burks BKJ BKP BWP不锈钢深井泵-不锈钢温泉泵

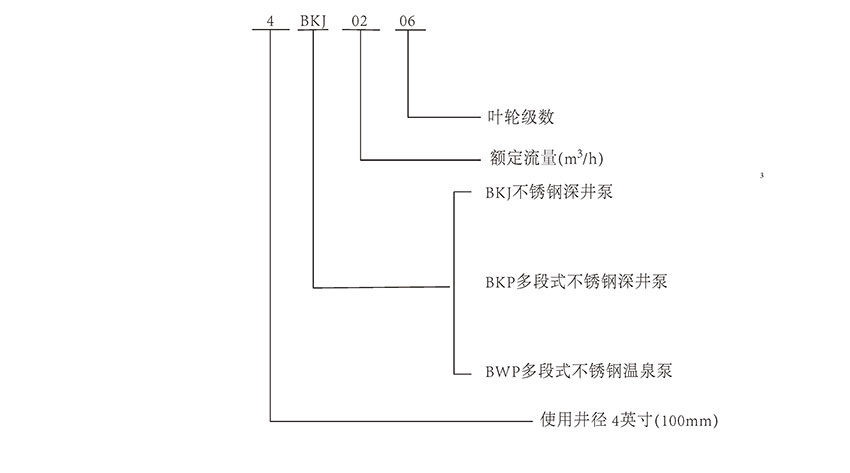

型号说明

举例：4 BKJ 02 06

4：使用井径4英寸（100mm）；

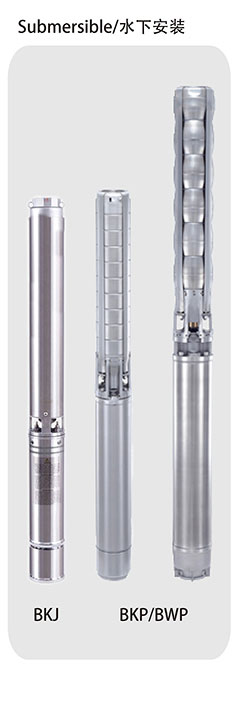

BKJ：不锈钢深井泵；BKP：多段式不锈钢深井泵；BWP：多段式不锈钢温泉泵；
02：额定流量（m³/h）；
06：叶轮级数。

应用说明

burks深井泵主要用于从地下泵取原水。泵安装在钻孔、湖泊或井中，并浸没在水面以下。如果用于工业用途，可以将泵放在水箱中。

BKJ、BKP和BWP泵适用于下列应用：

• 原水供给
• 灌溉
• 降低地下水水位
• 增压
• 喷泉应用
• 采矿应用
• 海上应用
• 温泉水应用

特点和优点

全系列泵
burks提供流量不等的高能效潜水泵。该系列泵包含了许多不同的规格，每种规格都有不同的级数可选，以便匹配具体的工况点。

泵效率高
相比价格而言，人们往往会忽视泵的效率。但是，细心的用户会发现，如果从供水的经济性来看，价格相比泵和电机效率而言重要性可谓是微乎其微。

示例
如果以100 m扬程、200 m³/h的流量泵水10年，那么一台普通的泵需要消耗大约688,000 kWh的电能。如果泵/电机的效率提高5%，那么你就可以节省大约34,000美元的能源成本（假如单价为0.10美元/kWh）。

材料和泵送的液体
为了确保泵具备合适的耐腐性并减少腐蚀，该系列的泵有不同型号的钢材料版本可供选择。

安装成本低
不锈钢重量轻，便于泵的搬运，同时也降低了设备成本，缩短安装和维修时间。

入口过滤器
入口过滤器可以防止一定尺寸以上的颗粒进入到泵中。

止回阀
部分泵在外壳中均配备一个可靠的止回阀，防止可能会导致泵停止的回流。此外，止回阀关闭时间短，从而将极具破坏性的水锤风险降到最低。阀门外壳的设计对水力特性进行了优化，将阀门的压力丢失降到尽可能低，从而提高阀门的效率。

启动螺杆
泵都配备了装有启动螺杆的径向叶轮。启动螺杆可以防止干运行，从而确保泵轴承始终得到润滑。带半径向叶轮的SP泵无需启动螺杆。泵自动启动。这对所有泵都适用，但是如果水表位置低于泵入口，则泵和电机都无法得到干运行保护。

高效电机
burks配备高效率深井泵电机。

可重绕电机
burks浸没式电机均可以轻松进行重绕。定子的绕组采用特殊的防水电线制成，该电线的材质为纯电解铜，并包裹了特殊的非吸湿性热塑性塑料。这种材料具备出色的介电特性，允许绕组与液体直接接触，从而更加高效地对绕组进行冷却。

工业电机
如果用于工业应用，burks可提供完整系列的工业电机，burks工业电机专门针对苛刻的运行条件而开发。对比标准电机，该系列电机能够耐受更高的热负荷，因此在高负荷下拥有更长的使用寿命。这一点对于供电不佳、热水、冷却条件不佳、泵负荷高等原因而引起的高负荷均适用。请注意，用于高负荷条件的电机比用于标准条件的电机更长。

防雷
burks建议配置额外的防雷装置，以便将电机因雷击而烧毁的风险降低。

降低短路风险
定子被封闭在不锈钢外壳之中。定子绕组被嵌入在聚合物化合物中。这样就能获得较高的机械稳定性和良好的冷却，并降低了因冷凝水而导致绕组短路的风险。

轴封
该轴封属于唇式密封，其特征是与转子轴的摩擦低。橡胶具有良好的耐磨性、良好的弹性和耐颗粒性。材料为陶瓷/碳化物，能够实现可靠的密封、耐磨性和使用寿命。弹簧加载轴封拥有较大的表面和一个隔沙罩。这样能够尽可能减少泵送液体和电机液体之间的交换，并保证无颗粒渗透。标准轴封为陶瓷/碳机械轴封。轴封可替换。材料具备良好的耐磨性，可耐受颗粒的摩擦。隔沙罩与轴封壳体一起，形成迷宫式密封，在正常运行条件下可防止沙粒进入轴封。

运行条件

最小流量范围
为了确保电机得到足够的冷却，泵不得在低于0.1x公称流速的情况下连续运行。在阀门关闭的情况下运行泵的时间不得超过30秒，否则可能泵送液体局部过热从而对泵和电机造成损坏。

最大流量范围
泵不得在高于1.3x公称流速的情况下连续运行，否则可能导致上蹿和气蚀。

泵送液体
burks泵可以泵送干净、稀薄的无腐蚀性且所含固体颗粒或纤维不大于沙粒的液体。

特殊液体
含沙量较大，会缩短泵的寿命。特殊的定制材料泵可用于泵送腐蚀性的液体。当泵送密度高于水的液体时，必须使用与之匹配的更高输出功率的电机。泵送粘度高于水的液体可能导致：

• 压力丢失增加
• 水力性能降低
• 泵功率输入增加

液体温度
为了保护泵和电机的橡胶部件，液体温度不得超过常温。BWP温泉深井泵可以耐受最高达90℃的液体。

气蚀

潜水泵中一般不会发生气蚀。但如果下面两个因素同时存在，则会对安装深度较浅的泵和电机造成气蚀损伤：

• 侵入性气泡
• 因诸如管道裂隙、主立管严重腐蚀或极大消耗等原因而导致的背压降低。

为了计算防止气蚀所需的安装深度，可以使用下面的公式：
H＝Hb－NPSH－Hloss－Hv－Hs
Hb＝气压
NPSH＝净正吸入水头
Hloss＝吸入管道的压力损失
Hv＝蒸汽压力
Hs＝安全系数
如果公式得出的H值为正，则说明泵可以在既定的吸水高度下运行。在此情况下，有关最小安装深度的标准说明是有效的。

电气建议

我们建议使用软启动器或75 kW以上的自耦变压器。采用星三角启动的电机的功率在5.5kW以上。

安装示意

系统组成：电泵控制保护器、弯管、阀门、井盖或夹板、扬水管、绳子、电缆线、出水口、潜水泵工作部件（进水口）、潜水电机。

安装深度（见安装示意图注记）：泵的安装深度不大于70米，泵底距井底不小于5米。

运输注意与警告

运输注意（注意：受伤和损坏危险！）

• 运输时要注意设备的重量。
• 用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

吊车运输

• 将起重装置固定在吊车装载撑杆的中间。
• 危险：由于设备掉下而存在受伤危险。请遵守当地事故预防规范和安全提示。
• 在每次使用吊车进行运输前检查吊车装载设备是否损坏。
• 每次起吊运输前检查起重装置是否损坏。
• 只在用于吊车装载设备上起吊机器。
• 不使用吊链。
• 将起重装置进行保险，以防重物无意脱钩。
• 起重过程中不在机器上输送物体。
• 只允许接受过吊车操作培训的人员使用吊车进行运输。
• 不要站在重物下方。
• 注意不要有人停留在吊车的危险区域内。
• 无人看管时不要将设备挂在吊车上。

注意警告（警告）

• 任何不遵守操作说明标记所标注的内容，引起人身的伤害、设备损伤及任何其他财产损失，对此，burks不负任何责任，也不承担任何赔偿。
• 安装者与操作使用者必须遵守当地安全规则。本产品必须由专业人员来安装与维护。
• 设备必须配备漏电保护装置以策安全。
• 安装与维修时，应切断水设备电源。
• 如果电缆线损坏，必须由专业人员调换。
• 本设备不得给儿童及非专业人员触及和使用，由此产生的后果burks不承担任何责任。

维修

若要求burks进行维修水泵，必须在将水泵退回维修之前，向burks提供泵送液体的具体信息。否则，burks有权拒绝对该泵进行维修。泵返厂可能发生的费用由客户承担。无论怎样，如果水泵泵送过有毒或对健康有害的液体，那么任何服务申请（不管由谁来承担费用）都必须将有关液体的详细资料包括在内。在返还水泵之前，尽可能将其清洗干净。

技术参数

各型号的性能曲线、详细参数与电泵尺寸，见使用说明书/选型手册。

上图为4BKJ系列1.5T性能曲线与外形尺寸示意（泵体直径Φ96mm，出水口径32mm/1.25″）。1.5T系列共6个型号（4BKJ1.507–4BKJ1.538），功率0.37–2.2kW，最大扬程51–274m，分220V单相与380V三相。说明书技术参数部分还包括4BKJ系列2T、4T、6T、8T、10T、14T、16T，4BKP/BWP系列2T、3T、5T、8T、14T，6BKP/BWP系列30T、46T、60T、77T及8BKP/BWP系列95T等各档性能曲线与参数表。

保修说明

保修卡要点：

• 兹证明本产品确为本公司保修，且经本公司品质管理系统下严格品质管制及检测合格。
• 本说明书请妥为保存，如有遗失恕不再补发，敬请谅解。
• 本产品自购买日起在正常使用状态下之非人为因素故障保修壹年。
• 超过保修期限，如需配换零件，则零件应向贵顾客酌收零件成本费及服务费。
• 本公司对产品经常进行改良，如于保修期间须更换零件时，本公司可用业经改良之零件替换。
• 由于人力不可抗拒之因素（如低温天气、地震、洪水等自然灾害）或使用者人为因素所导致之故障，本公司不负保修之责。
• 本产品使用安装时应交由专业人员安装使用，否则因安装不当之任何故障，本公司亦不负保修责任。
• 请于本产品交货验收后，立即试运转验收，若有产品质量异议，请于一周内提出，否则本公司恕不负责。
