简介
● 低于主下水道的地下室洗衣机和淋浴房(或洗手盆)或者空调冷凝水等的污水排放。
(若所泵送的液体含有其他硬物体,可能会引起故障,此类不属于burks保修范围)。 |
泵送液体 然所形成的污水。
● 允许液体温度:55°C (短时间最大90°C) |
![]() |
|||

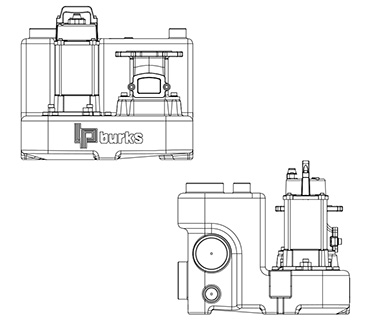

外形尺寸(单位:mm) |
![]() |
||||
![]() |
![]() |
||||
![]() |
![]() |
||||
技术数据 |
![]() |
||||
![]() |
![]() |
||||
曲线图 |
![]() |
||||
![]() |
![]() |
||||
控制系统
● 过载、过热及空载保护 防护
● 控制箱:IP65 |
![]() |
||||
![]() |
|||||
![]() |
![]() |
![]() |
![]() |
![]() |

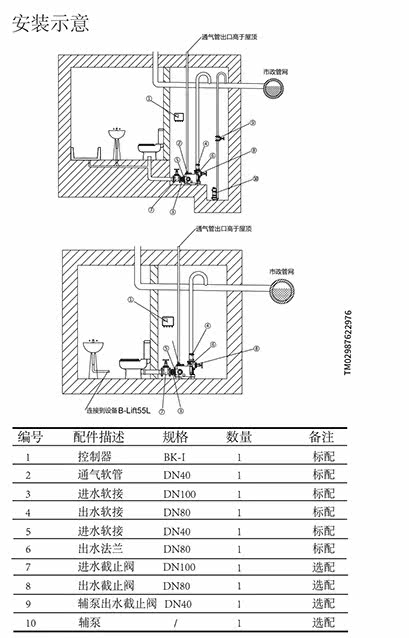

安装介绍 | 偏心盘的安装(选配) |
![]() |
|||||
![]() |
![]() |
![]() |
|||||
安装步骤 |
![]() |
||||||
● 1:外置单泵系列只有一个出水管,出水管口径为外径为Φ90mm的PVC给水管或DN80镀锌钢管,与现场出水管对接使用法兰连接或软连接,可配置大小头实现与现场管路口径的对接。(专用胶水连接出水管,注意要用PVC给水胶 设备自带止回阀,安装时需要在出水管路安装截止阀) ● 2:设备通气口可接入为外径Φ50mm的PVC排水管,与现场管径如不符合可采用大小头变径之后再接 入通气口,通气管与设备采用不锈钢抱箍( 设备自带)连接。(连接出水管,注意要用PVC给水专用胶水,通气管的安装要求高于屋顶或高于室外绿化带) ● 3: 外置单泵系列共预留有4个DN100进水口和3个DN40的进水口,根据现场进水的需要,可自行选择对应的进水口开孔连接管路。 |
![]() |
||||||
要用到的工具:手电钻,90mm开孔器(进水口开孔),35mm开孔器(进水口开孔、通气口开 孔) ,一字螺丝刀。 |
![]() |
||||||
●准备好工具 | ●开孔器对准定位 |
![]() |
|||||
![]() |
![]() |
||||||
连接配件 |
![]() |
||||||
●软连接大头固定在箱体上 | ●软连接小头固定在进水管上 |
![]() |
|||||
![]() |
|||||||
![]() |
![]() |
||||||
![]() |
![]() |
||||||

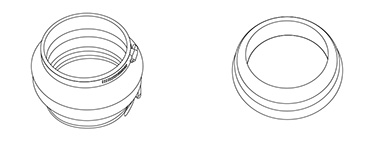

Φ110橡胶软接头(连接箱体上的进水口和两侧进水口) | Φ50橡胶软接头(连接箱体上的通气口和两侧进水口) |
![]() |
|||||
注:安装图片只做参考,不同型号箱体或开孔位置会有不同。 |
![]() |
||||||
![]() |
