burks 立式BKG BKP静音无声离心式屏蔽泵

型号说明

以 BKG 50 160 A 为例：BKG 为系列代号，50 为口径（DN），160 为叶轮代码，A 为切割代码。本系列有以下六种型式：

不锈钢型指的是电机外罩不锈钢，泵体材质标准为铸铁，如需不锈钢泵体请说明定制。

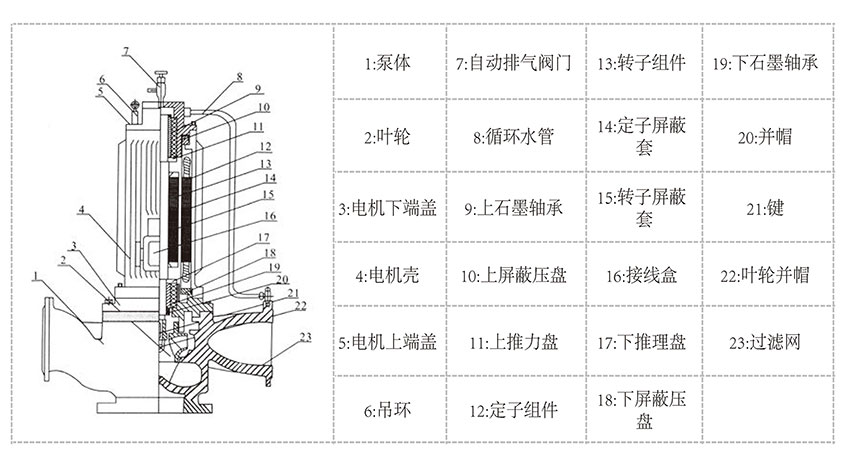

结构

本屏蔽泵是封闭转子式，即泵和电机形成一个整体，没有轴封，仅有密封垫圈。轴承由泵送的液体来润滑。泵的结构有如下特点：

● 结构紧凑。安装占地面积小，运行平稳。
● 泵与电机同轴，使泵运行更加平稳。
● 取消传统轴封方式，具有无泄露的特点。
● 滑动轴承替代滚动轴承，运行特别平稳。
● 可根据使用需要进行泵的串、并联运行方式。

材料说明

安装

泵安装时必须使马达轴水平。在启动前，要打开排气阀以排气。在极短的时间内，转子迫使剩余的空气经过轴排出（水泵在未排空气状态下禁止通电开机使用）。

电机

接线盒便于使用，并有各种作用的电缆接线端子。电缆入口是紧密的。用户按照不同的使用要求，对接Y型或者三角形等各种用电接法。

底座说明

水泵底座不尽相同，底部有四方型或者爪型等样式，以参数对应机器型号为准。

泵送的液体

决定于液体的类型，屏蔽泵设计用于下列液体：

● 稀薄的、非腐蚀性和非易爆的且不含固体颗粒或者纤维的液体。
● 不含矿物油的冷却水。
● 生活热水。
● 软化水。
● 稀薄的液体。
● 防腐型泵可输送不含固体颗粒的化学介质。
● 逆循环型可输送液化气及易气化的介质。

水的运动粘度在20℃时是1cSt（1毫米²/秒）。如果循环泵被用于粘度较高的场合，泵的水力性能会降低。例如：50%的乙二醇在20℃时，其粘度约为10cSt，那么泵性能的减小值约为15%。当选择一台泵时，必须考虑泵送液体的粘度。

环境及液体温度

液体温度：0℃到+100℃（高温可定做160℃）。对于液体允许温度从0℃到+100℃的标准泵，环境温度必须始终低于液体温度，否则在定子腔体内会出现冷凝液体。环境温度与允许液体温度的对应关系如下：

* 在此温度以上运行，可能会缩短泵的寿命。

最大系统压力

PN 10：1.0MPa（10 bar）。PN 16：1.6MPa（16 bar）（定制款）。

进口压力

为了避免气蚀噪音和对泵轴承造成损毁，在泵进口处要维持以下最小进口压力：

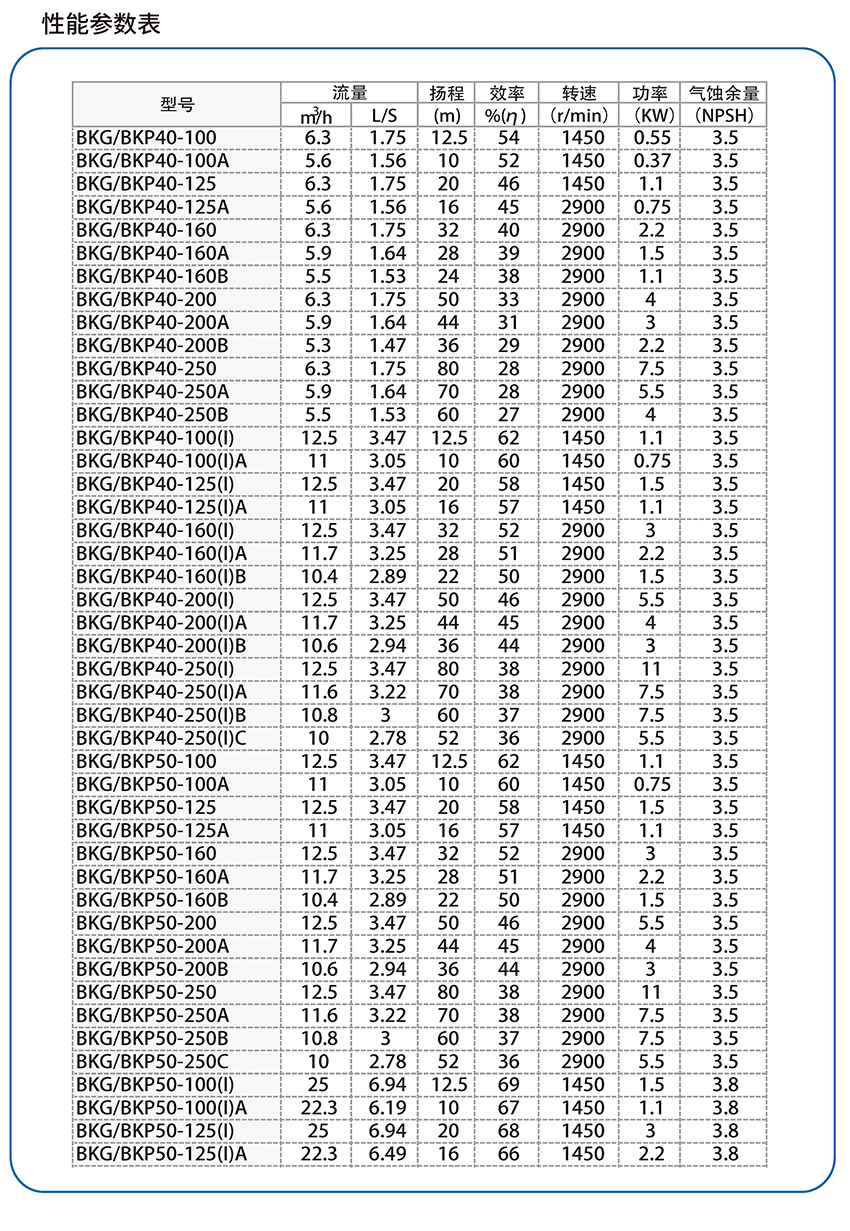

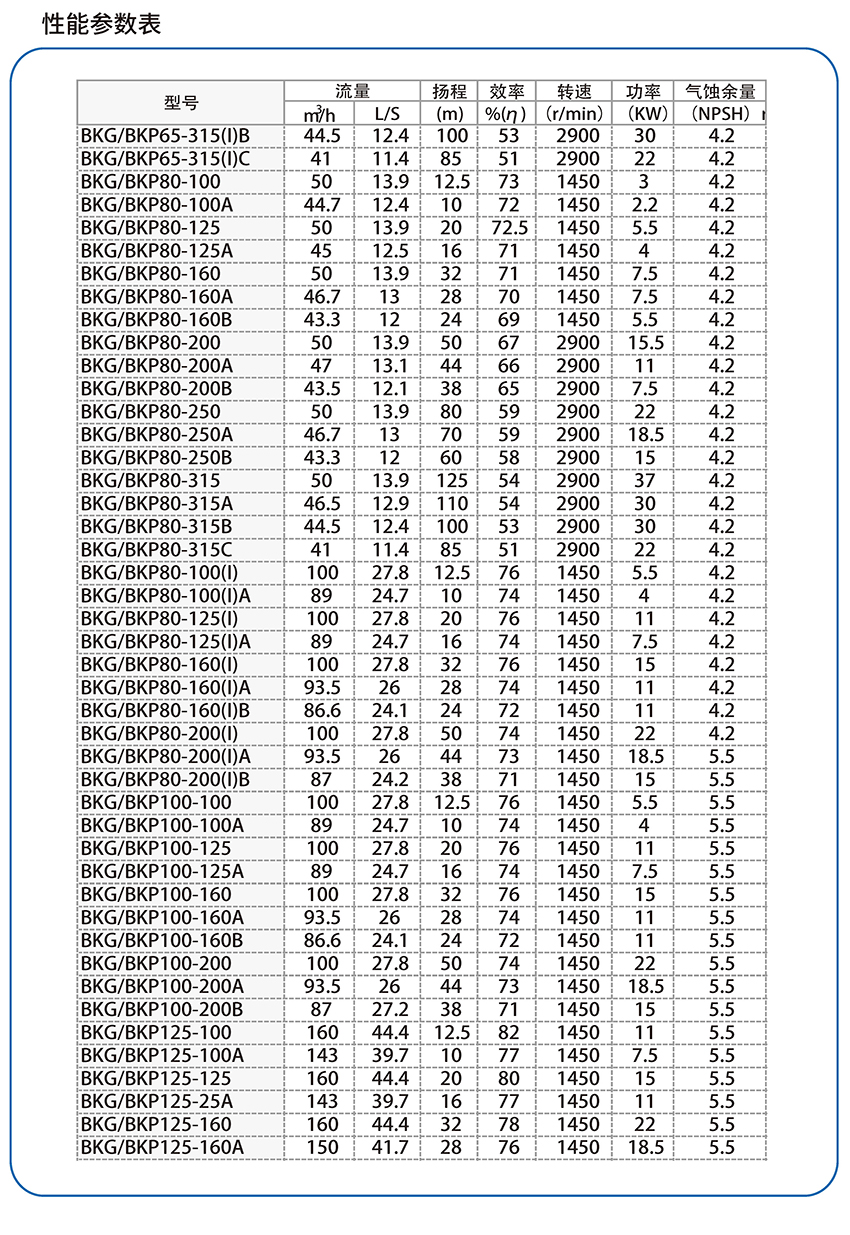

性能参数范围

本系列口径DN40-DN350，流量约5.3-1080m³/h，扬程10-125m，电机功率0.37-200kW，转速970/1450/2900r/min。各型号的逐项性能参数为大数据表，本页不再转录，详细数据见使用说明书/选型手册。手册注明：以上型号不是全部型号，更多参数及规格可以定制。

曲线条件

以下是对性能曲线所作的说明：1. 曲线的加粗部分表示推荐的性能范围。2. 测试液体：不含空气的水。3. burks屏蔽泵曲线适用于密度P=983.2kg/m³、温度为20℃的水。4. 所有曲线均表示平均值，但不应做保证曲线。如果需要最小性能，必须进行分别测试。5. burks屏蔽泵曲线适用于运动粘度v=1mm²/S（1cSt）。6. 扬程H[m]和压力P[kPa]间的换算基于密度为1000kg/m³的水。对于其它密度的液体，如热水，出口压力与密度成正比。

注意事项

1、在安装与使用前，必须仔细阅读本安装使用说明书。
2、任何不遵守安全警示标记所标注的内容，将引起人身的伤害、水泵损伤及任何其他财产损失，对此，厂方不负任何责任，也不承担任何赔偿。
3、安装者与操作使用者必须遵守当地安全规则。本产品必须由专业人员来安装与维护。
4、使用者必须确认：由精通本说明书，同时具备专业资格证书的人员来安装与维护本产品。
5、不可以将泵安装在潮湿或可能被水喷溅到的地方。
6、应将泵安装在有排水设施的场所（如地漏），以防泵泄漏后引起积水。
7、安装与维护时，应切断水泵电源。
8、供热管路内不得频繁补充非软化水，以免造成管路内循环水中钙质的增加，以至堵塞叶轮。
9、冬季，如泵系统不运转或环境温度低于0℃时，应排空管路系统内的液体，以避免造成泵体的冻裂。
10、夏季或环境温度高，请注意通风，防止结露，引起电气故障。
11、被抽运的液体可能是灼热的，并处在高压下，泵在移动和拆卸前必须排空系统内的液体或关闭水泵两边的截止阀，以避免烫伤。
12、如果排气螺栓被移走，在高压下的热液体会流出，必须注意确保流出的液体没有导致人身的伤害或损坏其它零件。
13、如果电缆软线损坏，必须由专业人员调换。
14、如长期不使用水泵，请关闭水泵进口端水管阀门，切断水泵电源。
15、如不能根据本说明书的介绍排除水泵故障，请立即关闭水泵进口端水管阀门，切断水泵电源，并立即联系经销商或服务中心。
16、本产品应放置在儿童不能触及的地方，安装完毕后，应采取隔离措施，以防止儿童触及。

故障排除

水泵不启动

供电故障 → 检查熔丝，或电源连接有可能松动
杂质卡死 → 停泵断电后手动转动转子再启动运行
水泵由于纤维缠绕而堵转 → 停泵断电后手动转动转子再启动运行
水泵内不清洁 → 清洗水泵内部

系统有噪音

水泵流量设置太高 → 将出水口阀门适当关小
系统中有气 → 系统排气

水泵有噪音

水泵中有气 → 水泵排气
进口压力太低 → 增高进口压力或检查膨胀水箱中的空气量（如果有安装）
进出口阀门未打开，管路及叶轮堵塞 → 打开进出口阀门，清除阻塞物
电机反转 → 调整电机转向

水泵不出水

吸入管漏气 → 密封管道
参数选型过小 → 选择更大的水泵型号

保修说明

1.兹证明下开产品确为本公司保修，且经本公司品质管理系统下严格品质管制及检测合格。
2.本证明书请妥为保存，如有遗失恕不再补发，敬请谅解。
3.本产品自购买日起在正常使用状态下之非人为因素故障保修壹年。
4.超过上项所订期限，如需配换零件，则零件应向贵顾客酌收零件成本费及服务费。
5.本公司对产品经常进行改良，如于保修期间，须更换零件时，本公司可用业经改良之零件替换。
6.由于人力不可抗拒之因素（如低温天气、地震、洪水等自然灾害），或使用者人为因素所导致之故障，本公司不负保修之责。
7.本产品使用安装时应交由专业人员依使用要点处理，产品必须安装在通风干燥之环境下使用，环境温度不超过40℃，否则因安置不当之任何故障，本公司亦不负保修责任。
8.请于本产品交货验收后，立即试运转验收，若有产品质量异议，请于一周内提出，否则本公司恕不负责。

保修卡

亲爱的用户：非常感谢您购买burks的产品，衷心预祝您由此而获得更多的快乐与闲适。现在请您仔细阅读并填写保修卡，因为使用本品期间，您会因此而得到合理、可靠的保证，同时享受更好的服务。保修卡填写项：泵型、生产批号、购泵日期、用户姓名、地址、电话、盖章处（销售商店盖章）。

burks-博克斯不断的改进和创新产品，如若产品外观及技术参数发生更改，以更改后的产品外观及技术参数为准，博克斯保留更改的权利。
