burks BQG系列切割式排污泵

产品特性

1.本系列产品在叶轮底端加装强效切割刀，搭配切割盘设计，对于条状异物或非金属异物，具强力剪切功能，可切断异物并顺利排出，防止堵塞。
2.泵设计采用锥型泵壳搭配涡流式叶轮，流道经无堵塞设计。
3.电机采用绝缘等级B级（130°C）之干式感应电机，外壳防护等级IP68。
4.电机配置温度控制器或电机保护器，有效防止电机异常过载时的烧毁。
5.可选购搭配自动耦合装置设备，借由简便的安装施工将输水管固定接于耦合装置的主体鞍座上，保养、修护时可轻易的借由吊链顺由导杆进行升降、脱离、接合等作业。

用途

1.大楼化粪池之民生污废水排水。
2.养猪畜牧业、农场之排泄废水排放。
3.学校、医院、机关之社区机能废水排放。
4.食品、造纸、纺织等各类工厂废水排放。
5.原水、废水处理厂、扬水、抽水站等之污废水抽排放。

技术数据

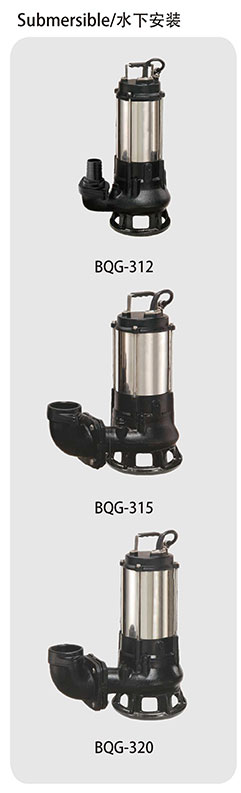

BQG-312

BQG-315

BQG-320

性能曲线与外型尺寸图如下：

保固证明书

1.兹证明下开产品确为本公司保固，且经本公司品质管理系统下严格品质管制及检测合格。
2.本证明书请妥为保存，如有遗失恕不再补发，敬请谅解。
3.本产品自购买日起在正常使用状态下之非人为因素故障保固壹年。
4.超过上项所订期限，如需配换零件，则零件应向贵顾客酌收零件成本费及服务费。
5.本公司对产品经常进行改良，如于保固期间，须更换零件时，本公司可用业经改良之零件替换。
6.由于人力不可抗拒之因素（如天然灾害），或使用者人为因素所导致之故障，本公司不负保固之责。
7.本产品使用安装时应交由专业人员依使用要点处理，否则因安置不当之任何故障，本公司亦不负保固责任。
8.请于本产品交货验收后，立即试运转验收，若有产品质量异议，请于一周内提出，否则本公司恕不负责。

台湾制造，大陆营销。

使用须知

无论什么样的泵，运转时都会有一种正常的声音，在使用期间如发现扬程、电流、振动、声音等与平常有极端不同现象发生时，大都是故障之前兆，必须立刻检查维修，附上故障排除供您参考。

（1）吊升或移动泵或设备时请拉手把，切勿拉扯电缆线，以免漏电。
（2）搬运途中，避免碰撞，小心轻放。
（3）使用本产品时请配置漏电断路器，以防止产品寿命老化时的绝缘恶化所产生之触电事故。
（4）电源电压确认：(A)单相：220V；(B)三相：380V；(C)当泵负载运转时，是否电压足够（电压必需与铭牌上之载明相同）。
（5）泵务必以额定电压来使用，电压变动之容许值必须在±10%以内。
（6）请确实的使用接地线（绿色蕊线为接地线）。
（7）电源频率确认：使用前请确认产品所标示之电源频率与使用之频率必须一致。
（8）电缆线不够长，须加长时：如必须加长电缆线使用时，请注意电线之粗细、尺寸及长度，不适当之加长会造成电压降低，电机起动困难，制品寿命将缩短。电线接续的部位不可放入水中。
（9）确认运转方向：(A)单相：在出厂前，已经固定运转方向；(B)三相：如果反向运转，只需将电源三线中的任何二条加以调换即可（泵如果反向运转，其振动大，声音异常，水量会有减少的现象，并且会造成电机烧毁损坏）。
（10）确认起动是否正常，如有不能起动现象，检查叶轮是否因为生锈而卡住。
（11）请勿让泵埋在污泥及砂堆中或泵配管中不要让杂物堵塞，尽可能利用将泵垫高等方法，将泵底部露出。
（12）排水用配管请使用与泵相同之规格，若是使用比泵口径小的配管，则会因配管不当造成损失水头增大，出水量减少，请务必要注意。
（13）泵运转时，水位不可低于泵机体，泵电机缺乏水冷却，温度易快速上升，造成电机烧损。
（14）警告！泵不得使用于易燃或易爆炸之液体，如汽油、燃油、煤油等均不得使用，且不得使用于易燃或易爆炸之处所。

检查维修及保养

在现场实地泵检查时，务必切掉电源开关后才能进行检查。

（一）泵杂物清除：在抽过含泥砂，尤其是含了水泥的水，于停止运转前数分钟务必让清水流入清洗泵内部，若不实施此项作业，则会让泥砂水泥或杂物堵住叶轮及机体内，造成下次使用时泵无法起动。
（二）绝缘电阻：每月定期检查，以500V绝缘电阻计来测定电机各相与接地线间之绝缘电阻，并确认必须在10MΩ以上（若所得结果为10MΩ以下时，就必须马上修理）。
（三）轴封、润滑油检查：轴封装置的寿命，若以抽取清水来计算时，约可使用5000~6000个小时，所以，最少必须每半年检查润滑油一次，当润滑油的状态变的混浊或有气泡产生时，必须马上修理，更换轴封及润滑油。
（四）入库存放：当入库前若能先做好润滑油检查、叶轮磨耗检查、绝缘电阻检查，那么于下一次使用时，即可马上使用不必再等候（若遇到必须修理时，也有充裕的时间做好维修工作）。泵内外部也可以用清水加以洗净，等到水份完全干后，存放于屋内干燥之场所。

故障维护

电源接上后连一点声音都没有，亦不运转

电缆线断线 → 更换电缆线
电源线接触不良 → 做好完全连接
电机铜线断线 → 修理重新绕线
保护器动作 → 追查动作原因加以处理
保护器不良 → 更换超载保护器
保险丝断裂 → 更换保险丝

微有声响，但不运转

三相泵因单相接触不良之欠相状态 → 予以完全连接
三相泵因开关类接触不良导致欠相状态 → 调整接触部位
三相泵因电缆线蕊线断线导致的欠相状态 → 更换
三相泵因保险丝断裂所引起的欠相状态 → 更换
三相泵因出口线接触不良造成的欠相状态 → 予以完全连接
电机铜线单相断线 → 修理重新绕线
轴承不良所引起的拘束状态 → 更换
单相泵电容器不良 → 更换
单相泵离心开关不良 → 更换
叶轮受到拘束 → 拆下叶轮清除杂物
电压下降 → 调整电源电压
发电机容量不足 → 更换大容量

运转马上停止

电压下降 → 调整电源电压
发电机容量不足 → 更换大容量
三相泵电压不平衡 → 调整电源
保护器不良 → 更换
电机铜线不良 → 修理重新绕线
抽取液体的粘度太高 → 与业者商量
抽取液体的混合比例太高 → 与业者商量
抽取液体的温度太高 → 与业者商量
三相泵逆向运转 → 将三相中的两相予以更换

出水量不足或无法抽水

使用扬程过高致水量不足 → 选择适当的泵予以更换
损失水头过大 → 选择适当的泵予以更换
三相泵逆向运转 → 将三相中的两相予以更换
出水管堵塞 → 将出水管导直使出水顺畅
叶轮磨损 → 更换叶轮
滤网堵塞 → 清除滤网杂物

振动强烈

叶轮呈偏磨损 → 更换叶轮
逆向运转 → 将三相中的两相予以更换
轴承不良 → 更换
抽水时吸入过量空气 → 检讨泵的设置状态

接触泵时即漏电

绝缘下降漏电 → 停用修理
