burks BKL轻巧型污水污物潜水泵电泵

BKL系列轻巧型潜水泵 特性 1.不锈钢一体成型无接缝冲压外壳，外壳防护高。 2.电机线圈内藏温度过热保护装置，保护电机不过热烧毁。 3.放悬吊叶轮设计，ZK流通道，不卡住底盘。 4.特殊工程塑化叶轮、出口管、脚座，不生锈并具耐磨耗特性。 5.轻巧美观：坚固耐用、轻置化设计，提取、搬运容易。使用免安装、免维护保 养、操 作简便、随插即用。 6.BKL系列外观涂装采用EPOXY环氧树脂，防锈耐蚀性兼顾。 用途 1.家庭、生活污水、地下室积水、下水道沟渠污水排放。 2.洗车、花园浇水、小流量景观流水设计抽排放水。 3.池水塘、化粪池水等机关社区机能性污废水排放。 4.小型工厂作业性一般污废水循环使用或抽排放。 5.大楼化粪池水、猪畜牧业等之排泄废水排放。 6.原水、抽水站、污水处理厂等局部抽排放水使用。 Characteristic 1. stainless steel one-piece non joint stamping shell with high enclosure protection. 2. the motor coil is protected by a temperature overheating protection device to protect the motor from overheating. 3. put the suspension impeller design, ZK flow channel, do not block the chassis. 4. special engineering plasticizing impeller, outlet pipe and foot seat are not rusty and wear resistant. 5. lightweight and beautiful: durable, lightweight design, easy to extract and transport. It is free of installation, maintenance free, easy to operate and plug and play. 6.BKL series exterior coating is made of EPOXY epoxy resin with both rust and corrosion resistance. Purpose 1. discharge of sewage from household, domestic sewage, basement water, sewer and ditch. 2. car wash, garden watering, small flow landscape water design drainage drainage. 3. pool sewage, septic tanks, water and other organs of community functional waste water discharge. 4. small factories operate in general waste water recycling or pumping. 5. waste water from building septic tanks and pig farms. 6. local water, pumping stations, sewage treatment plants and other local drainage and drainage.

型号说明

本系列共 8 个型号：BKL-1057(A)、BKL-3057、BKL-115(A)、BKL-315、BKL-118(A)、BKL-318、BKL-128(A)、BKL-328。其中 BKL-1057(A)、BKL-115(A)、BKL-118(A)、BKL-128(A) 为单相 220V，BKL-3057、BKL-315、BKL-318、BKL-328 为三相 380V；型号中带（A）表示 220V 电机加装自动浮球开关机型。额定输出 0.4～1.5kW，出口管径 50mm（2 英寸）或 80mm（3 英寸），转速 2850r/min（2P）；标准扬程 5～10m、标准水量 9～21m³/h，最高扬程 8.5～17m、最大水量 15～42m³/h，最大通过粒径 35mm，重量 13～21.5kg。各型号详细流量扬程参数见使用说明书。

性能曲线

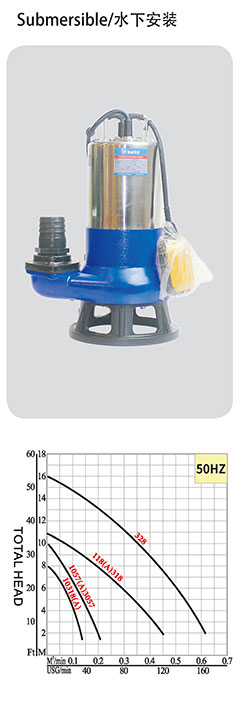

BKL 系列性能曲线（50Hz）

安装尺寸

安装尺寸侧视图（D、E、F 及连续运转最低水位）

安装尺寸顶视图（A、B、C）

各型号 A～F 外形尺寸见使用说明书。

安装、使用注意事项

（1）吊升或移动泵或设备时请拉手把，切勿拉扯电缆线，以免漏电。
（2）搬运途中，避免碰撞，小心轻放。
（3）使用本产品时请配置漏电断路器，以防止产品寿命老化时的绝缘恶化所产生之触电事故。
（4）电源电压确认：（A）单相：220V；（B）三相：380V；（C）当泵负载运转时，是否电压足够（电压必需与铭牌上之载明相同）。
（5）泵务必以额定电压来使用，电压变动之容许值必须在±10%以内。
（6）请确实的使用接地线（绿色芯线为接地线）。
（7）电源频率确认：使用前请确认产品所标示之电源频率与使用之频率必须一致。
（8）电缆线不够长，须加长时：如必须加长电缆线使用时，请注意电线之粗细、尺寸及长度，不适当之加长会造成电压降低，电机起动困难，产品寿命将缩短。电线接续的部位不可放入水中。
（9）确认运转方向：（A）单相：在出厂前，已经固定运转方向。（B）三相：如果反向运转，只需将电源三线中的任何二条加以调换即可（泵如果反向运转，其振动大，声音异常，水量会有减少的现象，并且会造成电机烧毁损坏）。
（10）确认起动是否正常，如有不能起动现象，检查叶轮是否因为生锈而卡住。
（11）请勿让泵埋在污泥及砂堆中，或泵配管中不要让杂物堵塞，尽可能利用将泵垫高等方法，将泵底部露出。
（12）排水用配管请使用与泵相同之规格，若是使用比泵口径小的配管，则会因配管不当造成损失水头增大，出水量减少，请务必要注意。
（13）泵运转时，水位不可低于泵机体，泵电机缺乏水冷却，温度易快速上升，造成电机烧损。
（14）警告！泵不得使用于易燃或易爆炸之液体，如汽油、燃油、煤油等均不得使用，且不得使用于易燃或易爆炸之处所。

检查维修及保养

无论什么样的泵，运转时都会有一种正常的声音。在使用期间如发现扬程、电流、振动、声音等与平常有极端不同现象发生时，大都是故障之前兆，必须立刻检查维修，附上故障排除供您参考。在现场实地泵检查时，务必切掉电源开关后才能进行检查。

（一）泵杂物清除：在抽过含泥砂，尤其是含了水泥的水，于停止运转前数分钟务必让清水流入清洗泵内部，若不实施此项作业，则会让泥砂水泥或杂物堵住叶轮及机体内，造成下次使用时泵无法起动。
（二）绝缘电阻：每月定期检查，以 500V 绝缘电阻计来测定电机各相与接地线间之绝缘电阻，并确认必须在 10MΩ 以上（若所得结果为 10MΩ 以下时，就必须马上修理）。
（三）轴封、润滑油检查：轴封装置的寿命，若以抽取清水来计算时，约可使用 5000～6000 个小时，所以，最少必须每半年检查润滑油一次，当润滑油的状态变的混浊或有气泡产生时，必须马上修理，更换轴封及润滑油。
（四）入库存放：当入库前若能先做好润滑油检查、叶轮磨耗检查、绝缘电阻检查，那么于下一次使用时，即可马上使用不必再等候（若遇到必须修理时，也有充裕的时间做好维修工作）。泵内外部也可以用清水加以洗净，等到水份完全干后，存放于屋内干燥之场所。

故障维护

电源接上后连一点声音都没有，亦不运转

电缆线断线 → 更换电缆线
电源线接触不良 → 做好完全连接
电机铜线断线 → 修理重新绕线
保护器动作 → 追查动作原因加以处理
保护器不良 → 更换超载保护器
保险丝断裂 → 更换保险丝

微有声响，但不运转

三相泵因单相接触不良之欠相状态 → 予以完全连接
三相泵因开关类接触不良导致欠相状态 → 调整接触部位
三相泵因电缆线芯线断线导致的欠相状态 → 更换
三相泵因保险丝断裂所引起的欠相状态 → 更换
三相泵因出口线接触不良造成的欠相状态 → 予以完全连接
电机铜线单相断线 → 修理重新绕线
轴承不良所引起的拘束状态 → 更换
单相泵电容器不良 → 更换
单相泵离心开关不良 → 更换
叶轮受到拘束 → 拆下叶轮清除杂物
电压下降 → 调整电源电压
发电机容量不足 → 更换大容量

运转马上停止

电压下降 → 调整电源电压
发电机容量不足 → 更换大容量
三相泵电压不平衡 → 调整电源
保护器不良 → 更换
电机铜线不良 → 修理重新绕线
抽取液体的粘度太高 → 与经销商商量
抽取液体的混合比例太高 → 与经销商商量
抽取液体的温度太高 → 与经销商商量
三相泵逆向运转 → 将三相中的两相予以更换

出水量不足或无法抽水

使用扬程过高致水量不足 → 选择适当的泵予以更换
损失水头过大 → 选择适当的泵予以更换
三相泵逆向运转 → 将三相中的两相予以更换
出水管堵塞 → 将出水管导直使出水顺畅
叶轮磨损 → 更换叶轮
滤网堵塞 → 清除滤网杂物

振动强烈

叶轮呈偏磨损 → 更换叶轮
逆向运转 → 将三相中的两相予以更换
轴承不良 → 更换
抽水时吸入过量空气 → 检讨泵的设置状态

接触泵时即漏电

绝缘下降漏电 → 停用修理

保固证明书

1、兹证明下开产品确为本公司保固，且经本公司品质管理系统下严格品质管制及检测合格。
2、本证明书请妥为保存，如有遗失恕不再补发，敬请谅解。
3、本产品自购买日起在正常使用状态下之非人为因素故障保固壹年。
4、超过上项所订期限，如需配换零件，则零件应向贵顾客酌收零件成本费及服务费。
5、本公司对产品经常进行改良，如于保固期间，须更换零件时，本公司可用业经改良之零件替换。
6、由于人力不可抗拒之因素（如天然灾害），或使用者人为因素所导致之故障，本公司不负保固之责。
7、本产品使用安装时应交由专业人员依使用要点处理，否则因安置不当之任何故障，本公司亦不负保固责任。
8、请于本产品交货验收后，立即试运转验收，若有产品质量异议，请于一周内提出，否则本公司恕不负责。
