burks UPBASIC系列屏蔽式循环泵

产品范围

电源 1×230V，50Hz；泵材料：铸铁；液体温度 -25℃ 到 +110℃；泵类型：UPBasic 15-4、UPBasic 25-6、UPBasic 25-8、UPBasic 25-12（本节与 UPS 系列共用）。

型号说明

以 UPBASIC/UPS 15 6 P/B/N 130 为例：UPBASIC/UPS＝循环泵；15＝吸排口的额定直径（DN）；6＝最大压头（米）；P/B/N＝泵体材质：塑料/铜/不锈钢；130＝泵体长度。

结构

UPBASIC/UPS 泵是封闭转子式，即泵和电机形成一个整体，没有轴封，仅有二个密封垫圈，轴承由泵送的液体来润滑。特点：陶瓷轴和径向轴承；碳质推力轴承；不锈钢转子罩和轴承挡板；叶轮用耐腐蚀材料制成；泵壳用铸铁、铜、塑料、不锈钢制造。

材料说明

安装

泵安装时必须使马达轴水平；在启动时要拆下位于电机顶部的螺塞以排气；在极短的时间内，转子迫使剩余的空气经过轴排出。

电机

泵具有三档转速：高速、中速、低速。接线盒便于使用，并有各种作用的电缆接线端子；电缆入口是紧密的，并有一内置电缆保险机件；单相电机的电缆进口可以从它的导入处推出来，以便正确连接电缆。电缆连接：5.6–10mm 电缆。

智能温控款调试

1、接好温控智能泵进出管道后，旋开中间排气螺丝，排除泵内空气。
2、给智能温控泵通电（此时水泵处于运行状态），首先设定启动温度：按一下面板上的「设置/确认」键，通过 ▲ 和 ▼ 键设定启动温度数值（启动温度要大于室内环境温度，比如环境温度是 27°C，就要设置大于 27°C 才可以）。
3、设置停止温度：按一下面板「设置/确认」键，接着指示灯下面就闪烁，用户通过面板上 ▲ 和 ▼ 键设定停止温度数值，设定的停止温度值不能超过管道的最大温度（否则循环泵会因为温度不能达到设定的温度，一直以常开状态不停工作），设定完停止温度后最后再按一下「设置/确认」键保存数据，即可实现智能温控模块化工作。

应用

UPBASIC 和 UPS 系列是为供热系统和壁挂炉设计的循环泵。供热系统：对于集中和区域供热系统可用 UPBASIC，burks UPBASIC 可在三种不同转速下运行；这些泵主要可用于单管和双管供热系统，但也适用于大型系统中的混合回路；对于地下布管加热系统，建议采用铜材料的泵类型，因为泵送的液体可能经常带气，造成常规铸铁泵壳遭受腐蚀。

泵送的液体

稀薄的、非腐蚀性和非易爆的且不含固体颗粒或纤维的液体；不含矿物油的冷却水；生活热水；软化水。水的运动粘度在 20℃ 时是 1cSt（1 毫米²/秒），如果循环泵被用于粘度较高的场合，泵的水力性能会降低，例如 50% 的乙二醇在 20℃ 时其粘度约为 10cSt，那么泵性能的减小值约为 15%；当选择一台泵时，必须考虑泵送液体的粘度。

环境及液体温度

液体温度 -25℃ 到 +110℃。对于液体允许温度从 -25℃ 到 +110℃ 的标准泵，环境温度必须始终低于液体温度，否则在定子腔体内会出现冷凝液体。环境温度与液体温度对应关系：环境 0℃ 时液体最小 -25℃、最大 110℃；环境 10℃ 时液体 10℃ 至 110℃；环境 20℃ 时液体 20℃ 至 110℃；环境 30℃ 时液体 30℃ 至 110℃；环境 35℃ 时液体 35℃ 至 90℃；环境 40℃ 时液体 40℃ 至 70℃；环境 60℃* 时液体 60℃* 至 70℃*（注：*在此温度以上运行可能会缩短泵的寿命）。

最大系统压力

PN 10：1.0MPa（10 bar）。

进口压力

为避免气蚀噪音和对泵轴承造成损毁，在泵进口处要维持以下最小进口压力：液体温度 85℃ 时 0.5 米扬程（0.049 巴）；90℃ 时 2.8 米扬程（0.27 巴）；110℃ 时 11 米扬程（1.08 巴）。

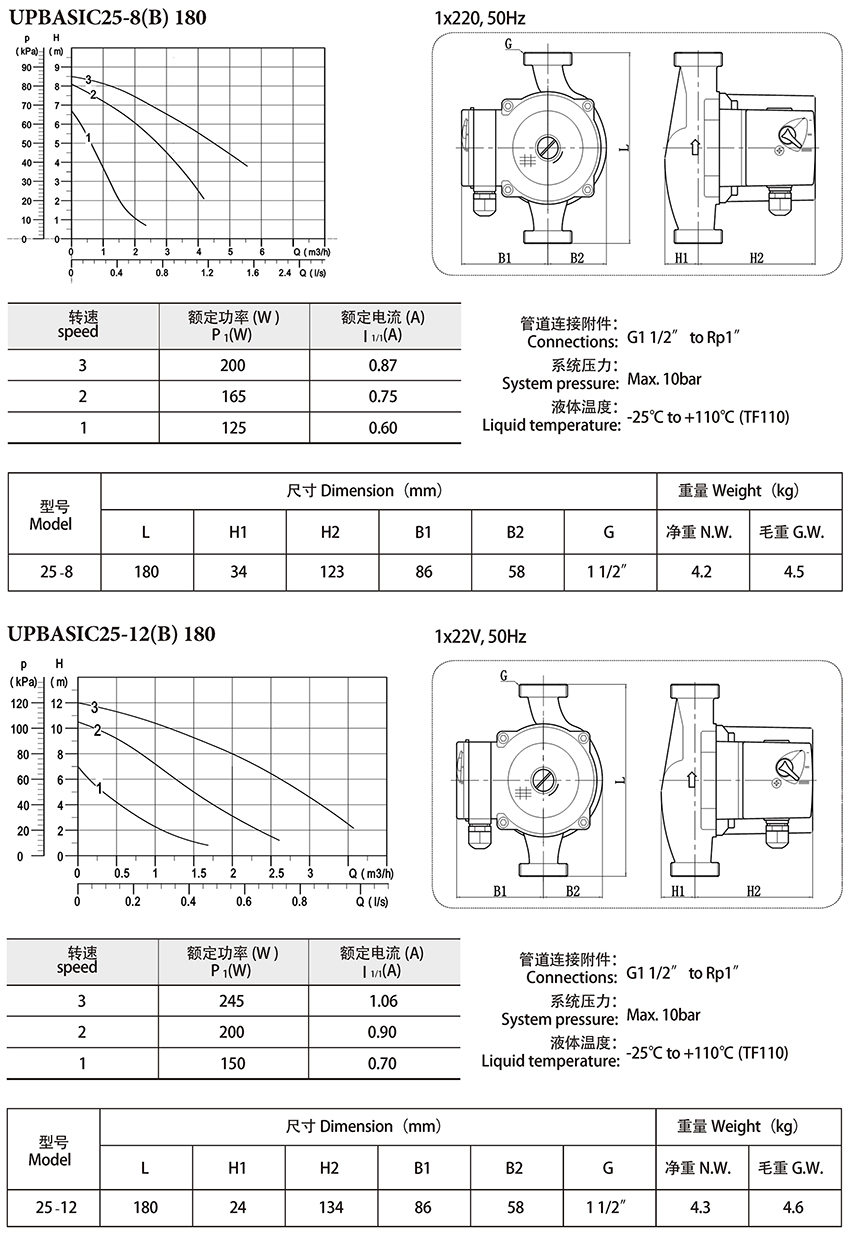

曲线条件

1、曲线的加粗部分标示推荐的性能范围。
2、测试液体：不含空气的水。
3、曲线适用于密度 P=983.2kg/m³、温度 20℃ 的水。
4、所有曲线均表示平均值，但不应用做保证曲线，如果需要最小性能，必须进行分别测试。
5、曲线适用于运动粘度 v=1mm²/S（1cSt）。
6、扬程 H[m] 和压力 P[kPa] 间的换算基于密度为 1000kg/m³ 的水，对于其它密度的液体，如热水，出口压力与密度成正比。

噪音与维护

泵的噪音等级大约 43 dB(A)。在正确的安装并正确的使用情况下，水泵是不需维护的。

故障排除

1. 水泵不启动
a）供电故障 → 检查熔丝，或电源连接有可能松动
b）电容器故障 → 更换电容器
c）水泵由于纤维缠绕而堵转 → 短时间切换到最大速度运转，或在轴端缝中插入螺丝刀转动转子
d）水泵内不清洁 → 清洗水泵内部

2. 系统有噪音
a）水泵流量设置太高 → 切换到低转速
b）系统中有气 → 系统排气

3. 水泵有噪音
a）水泵中有气 → 水泵排气
b）进口压力太低 → 增高进口压力，或检查膨胀水箱中的空气量（如果有安装）

注意事项

1、在安装与使用前必须仔细阅读本安装使用说明书。
2、任何不遵守安全警示标记所标注的内容将引起人身伤害、水泵损伤及任何其他财产损失，对此厂方不负任何责任也不承担任何赔偿。
3、安装者与操作使用者必须遵守当地安全规则，本产品必须由专业人员来安装与维护。
4、使用者必须确认：由精通本说明书同时具备专业资格证书的人员来安装与维护本产品。
5、不可以将泵安装在潮湿或可能被水喷溅到的地方。
6、应将泵安装在有排水设施的场所（如地漏），以防泵泄漏后引起积水。
7、安装与维护时应切断水泵电源。
8、供热管路内不得频繁补充非软化水，以免造成管路内循环水中钙质的增加，以至堵塞叶轮。
9、冬季如泵系统不运转或环境温度低于 0℃ 时，应排空管路系统内的液体，以避免造成泵体的冻裂。
10、夏季或环境温度高请注意通风，防止结露引起电气故障。
11、被抽运的液体可能是灼热的并处在高压下，泵在移动和拆卸前必须排空系统内的液体，或关闭水泵两边的截止阀，以避免烫伤。
12、如果排气螺栓被移走，在高压下的热液体会流出，必须注意确保流出的液体没有导致人身的伤害或损坏其它零件。
13、如果电缆软线损坏，必须由专业人员调换。
14、如长期不使用水泵，请关闭水泵进口端水管阀门，切断水泵电源。
15、如不能根据本说明书的介绍排除水泵故障，请立即关闭水泵进口端水管阀门，切断水泵电源，并立即联系经销商或服务中心。
16、本产品应放置在儿童不能触及的地方，安装完毕后应采取隔离措施，以防止儿童触及。

保修说明

1、兹证明下开产品确为本公司保修，且经本公司品质管理系统下严格品质管制及检测合格。
2、本证明书请妥为保存，如有遗失恕不再补发，敬请谅解。
3、自购买日起正常使用状态下非人为因素故障，保修壹年。
4、超过保修期配换零件，酌收零件成本费及服务费。
5、保修期限内换件可用业经改良之零件替换。
6、人力不可抗拒因素（如低温天气、地震、洪水等自然灾害）或使用者人为因素造成的故障，不负保修之责。
7、产品必须安装在通风干燥之环境下使用，环境温度不超过 40℃；使用安装应交由专业人员依使用要点处理，安置不当所致故障不负保修责任。
8、交货验收后请立即试运转验收，质量异议须在一周内提出，否则不负责。
